殘坡圖 (Residual Slope Map)

殘坡一詞係指邊坡因自然崩塌現象或人為開採等行為,導致邊坡的岩石裸露或殘餘土砂堆積的現象。
背景為殘坡圖
緣起
2009年莫拉克風災後,山區仍有大量不安定土砂殘留於邊坡及河道,其中殘留於邊坡的不安定土砂即為殘坡, 如遇強降雨可能轉換為山崩、土石流等土砂運移形式,並且影響到下游保全對象。 由於不安定土砂廣布於坡地集水區,且其調查分析非常耗時費力,為加速推動不安定土砂之災害管理, 須先找出優先進行不安定土砂調查區域,因此本署規劃建置殘坡圖,以利後續追蹤不安定土砂運移與評估潛勢等相關工作應用。
以2021年8月盧碧颱風期間為例,高屏溪支流玉穗溪集水區殘坡崩塌,大量土砂與水混合形成土石流, 衝毀省道台20公路明霸克露橋,導致桃源區聚落對外交通中斷形成孤島,圖1為反映玉穗溪殘坡崩塌地變化之多時序影像。
圖1、玉穗溪殘坡崩塌地多時序影像
方法

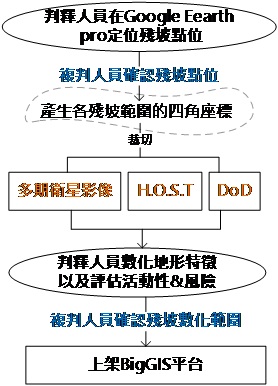

殘坡土砂判釋流程圖如圖2所示,首先,利用Google Eearth pro定位殘坡點位,並交由複判人員進行點位確認,接著將殘坡單元以四邊形ROI (Region of interest)檔案裁切多期衛星影像、H.O.S.T (Height、Openness、Slope、Terrain Map)地圖以及內政部空載光達數值地形變異分析(DEM of Difference, DoD)圖層,並交由判釋人員數化殘坡特徵、不安定土砂範圍等屬性,最後,再經由複判人員確認數化範圍即可完成殘坡判釋工作。

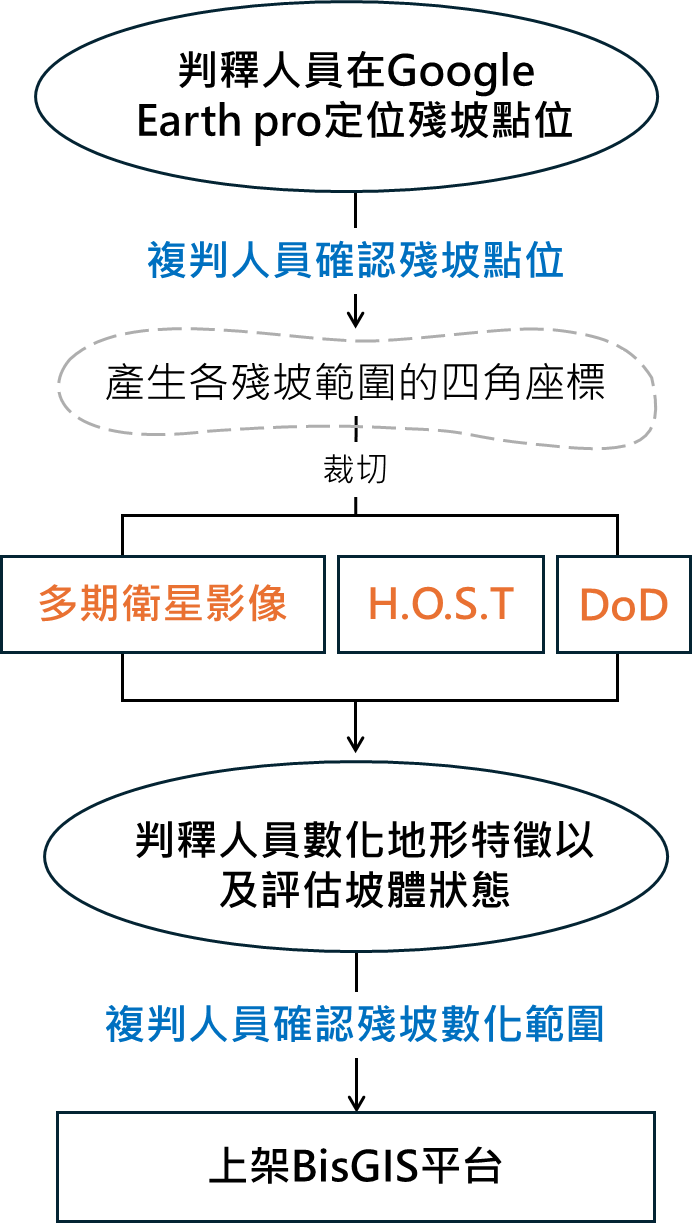

圖2、殘坡土砂判釋流程圖
圖2、殘坡土砂判釋流程圖
一、殘坡點位判釋

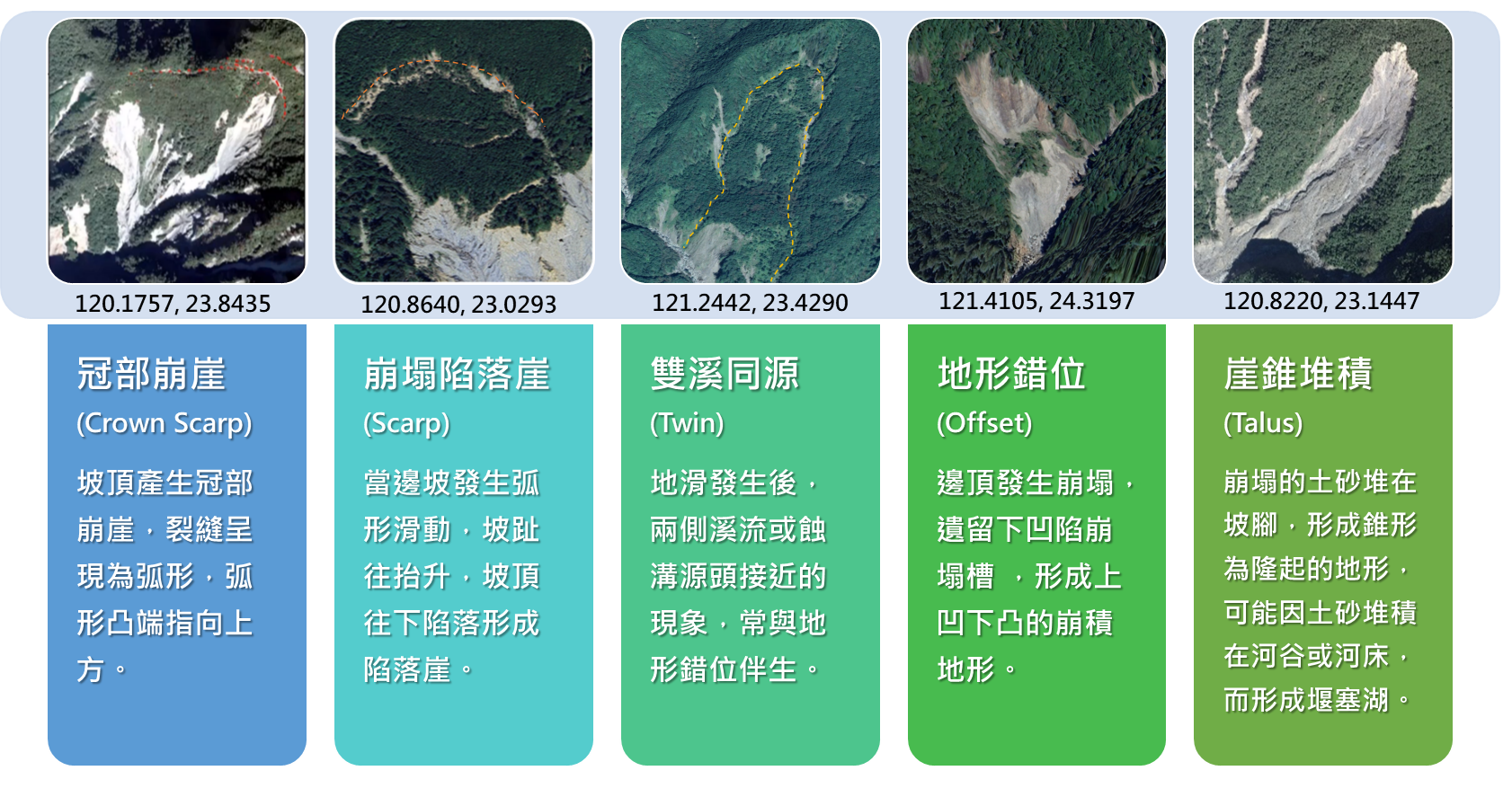

圖3、常見殘坡地形特徵
圖3、常見殘坡地形特徵

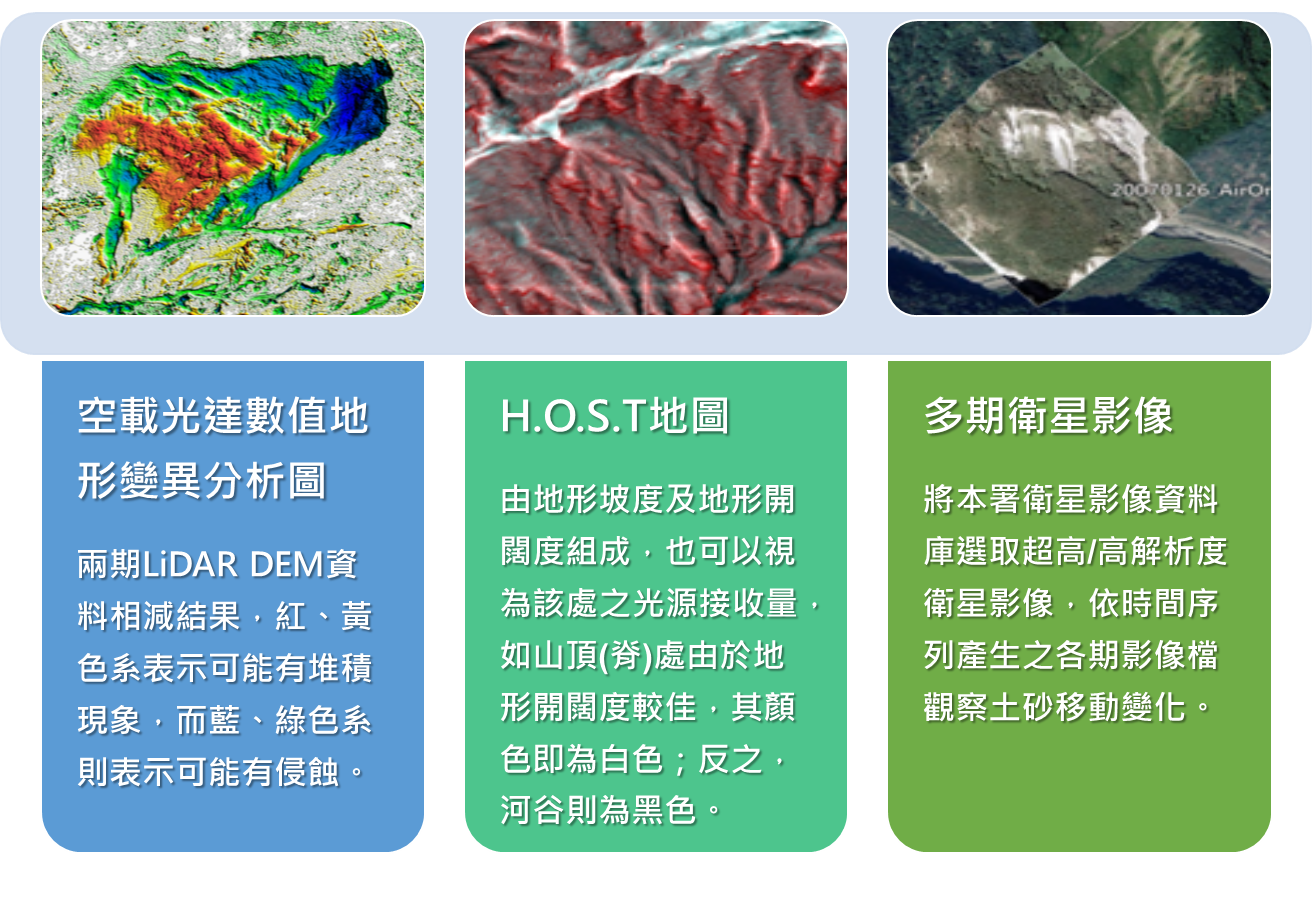

圖4、輔助判釋圖資
圖4、輔助判釋圖資
二、殘坡特徵數化
根據關注區域ROI檔案裁切單元各影像,再由系統所產生的屬性檔案(KML格式),依序將殘坡地形特徵,在Google Earth平台上依殘坡地形特徵幾何表格式進行數化,殘坡地形特徵幾何關係對應可參看表1,殘坡地形特徵數化範例如圖5所示。
表1、殘坡地形特徵數化對應表
代號 意涵 幾何類型 Symbol 必要 圖徵數量
Table 點位及屬性表 point 點位 單個
Crown scarp 冠部崩崖 polyline 黃色線段 單個或多個
Scarp 崩塌陷落崖 polyline 橘色線段 單個或多個
Twin 雙溪同源 polyline 藍色線段 單個或多個
Offset 地形錯位 polygon 深紫色填滿 單個或多個
Talus 崖錐堆積 polygon 土黃色填滿 單個或多個
US 殘坡土砂範圍 polygon 淺紫色填滿 單個或多個
Dist_L 坡長(L) line 白色線段 單個
Dist_D 變化量(D) line 紅色線段 單個
圖5、殘坡地形特徵數化範例
圖5、殘坡地形特徵數化範例
三、殘坡演育階段與量體估算

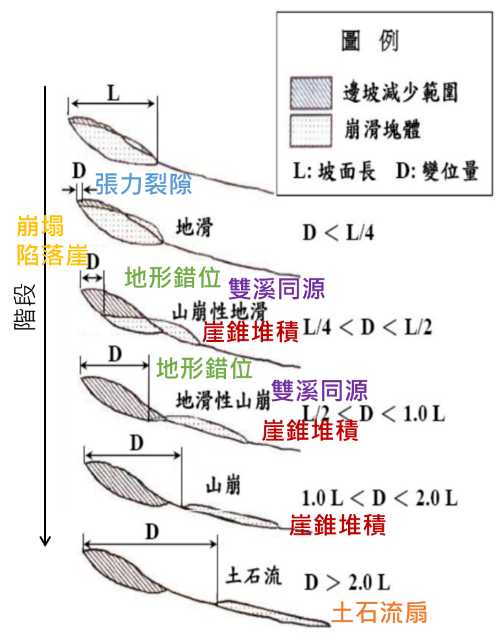

求取坡長(L)和變位量(D)的比值,據此判定此殘坡單元屬於地滑(D < L/4)、山崩性地滑(L/4 < D < L/2)、地滑性山崩(L/2 < D < 1.0 L)、山崩(1.0 L < D < 2.0 L)、或土石流(D> 2.0 L)之何種演育階段(圖6)(中村浩之 2011)。
崩塌體積-面積關係式受到崩塌材料的影響,如岩盤、土壤或混合的材料,亦受到崩塌面積大小的影響,需要根據當地的崩塌觀測資料進行率定。本產品採取農村水保署(2023)的崩塌體積-面積關係式:VL = 0.1025AL1.401推估殘坡土砂量。
圖6、殘坡崩塌滑動演育階段
圖6、殘坡崩塌滑動演育階段
圖7、比較適用於殘坡土砂推估的崩塌體積-面積關係式
圖7、比較適用於殘坡土砂推估的崩塌體積-面積關係式
結果與討論
114年不安定土砂出流潛勢圖

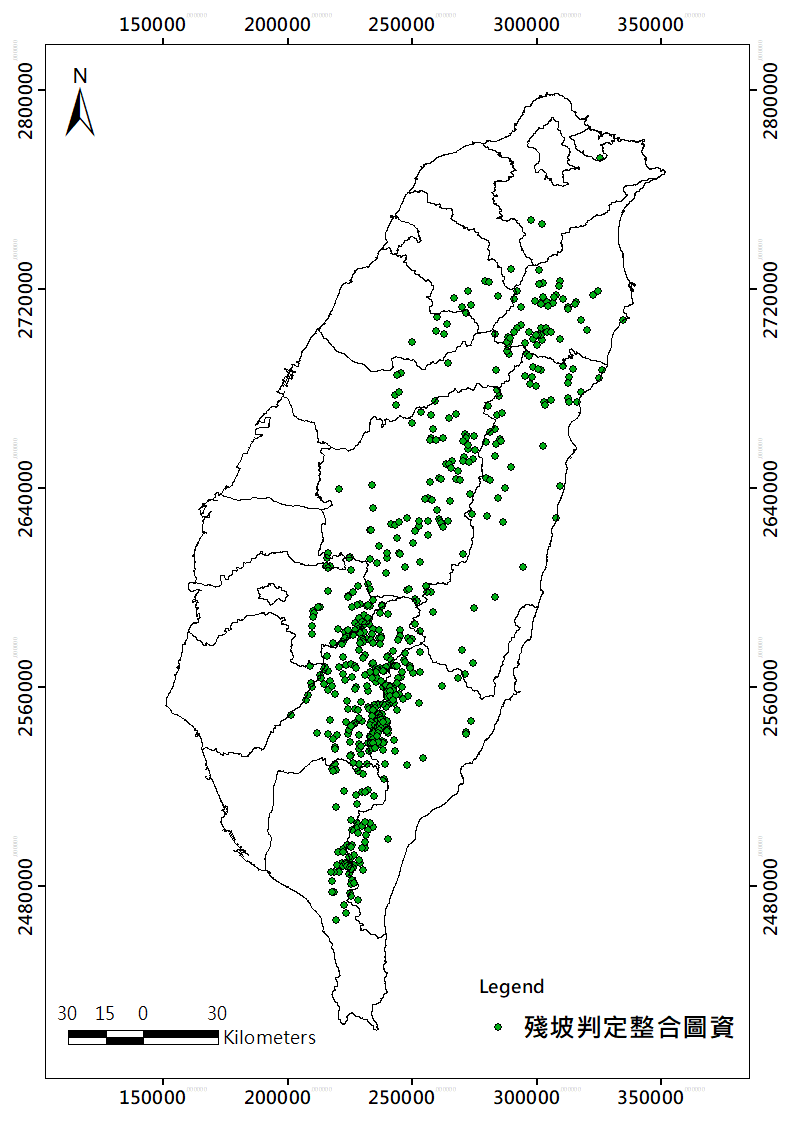

根據上述殘坡地形特徵及演育的概念,本署於114年度判釋成果之範例如圖8,共計全臺552處殘坡單元、殘坡土砂741個(每處殘坡單元可能有超過一個殘坡),552處殘坡單元空間分布可參考圖9所示。這些土砂在遇到極端天氣(如豪雨或地震)時,容易再次發生大規模滑動,可作為未來監測與防災相關業務參考依據。
圖8、殘坡判釋實例高屏溪流域「高市RS098」
圖8、殘坡判釋實例高屏溪流域「高市RS098」
圖9、114年度殘坡圖空間分布
圖9、114年度殘坡圖空間分布
圖10、「高市RS098」殘坡前後期地形變異
圖11、「高市RS098」殘坡多時序影像
後續應用
  • 殘坡調查與活動性觀測是臺灣土砂災害風險管理中的關鍵問題之一,應每年透過最新影像與加值圖資進行追蹤確認。
  • 本產品可結合數值地形模型,初步推估其活動性等級,這些判釋結果有助於預測未來的崩塌發生位置,並為防災規劃提供重要依據。
  • 114年度產品是以內政部空載光達數值地形變異分析圖層作為主要判釋依據,建議未來再針對DoD變化不明顯之區域研擬進一步的篩選條件,期可判釋出更多潛在的殘坡土砂。
更多資訊

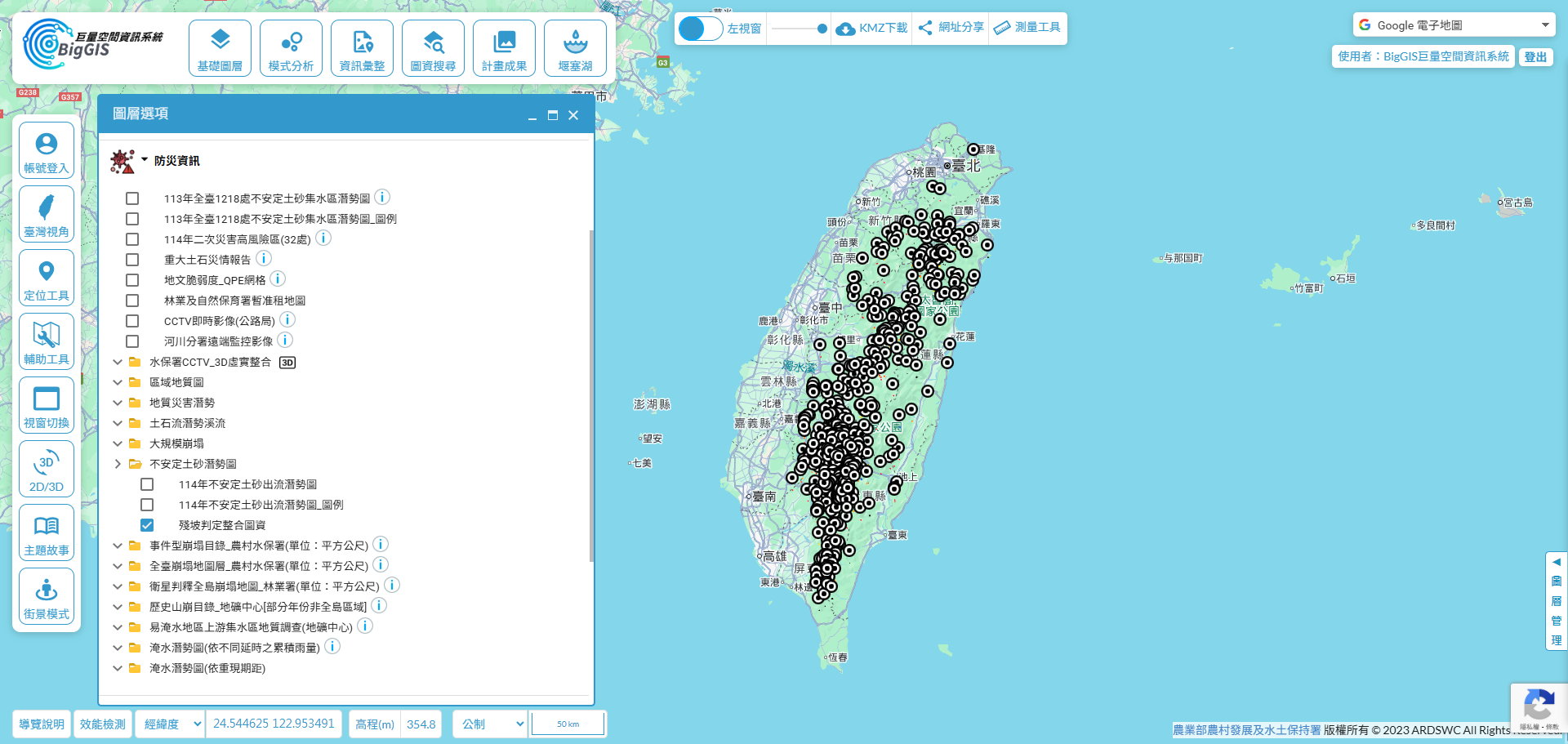

可直接透過BigGIS圖台展示殘坡判釋定整合圖資成果,快速套疊各式相關圖層(圖9)。

※BigGIS路徑:基礎圖層/核心圖層/防災資訊/不安定土砂出流潛勢圖/殘坡判釋整合圖資

檔案下載
圖9、BigGIS展示殘坡判釋整合圖資
圖9、BigGIS展示殘坡判釋整合圖資
